| 類型 | Al | B | Ca | Cu | Fe | K | Li | Mg | Mn | Na | Ni | Ti | Zr |
| CE124 JGS3 |
14 | 0.2 | 0.4 | 0.05 | 0.2 | 0.6 | 0.6 <50 |
0.1 | 0.05 | 0.7 | 0.1 | 1.1 | 0.8 |

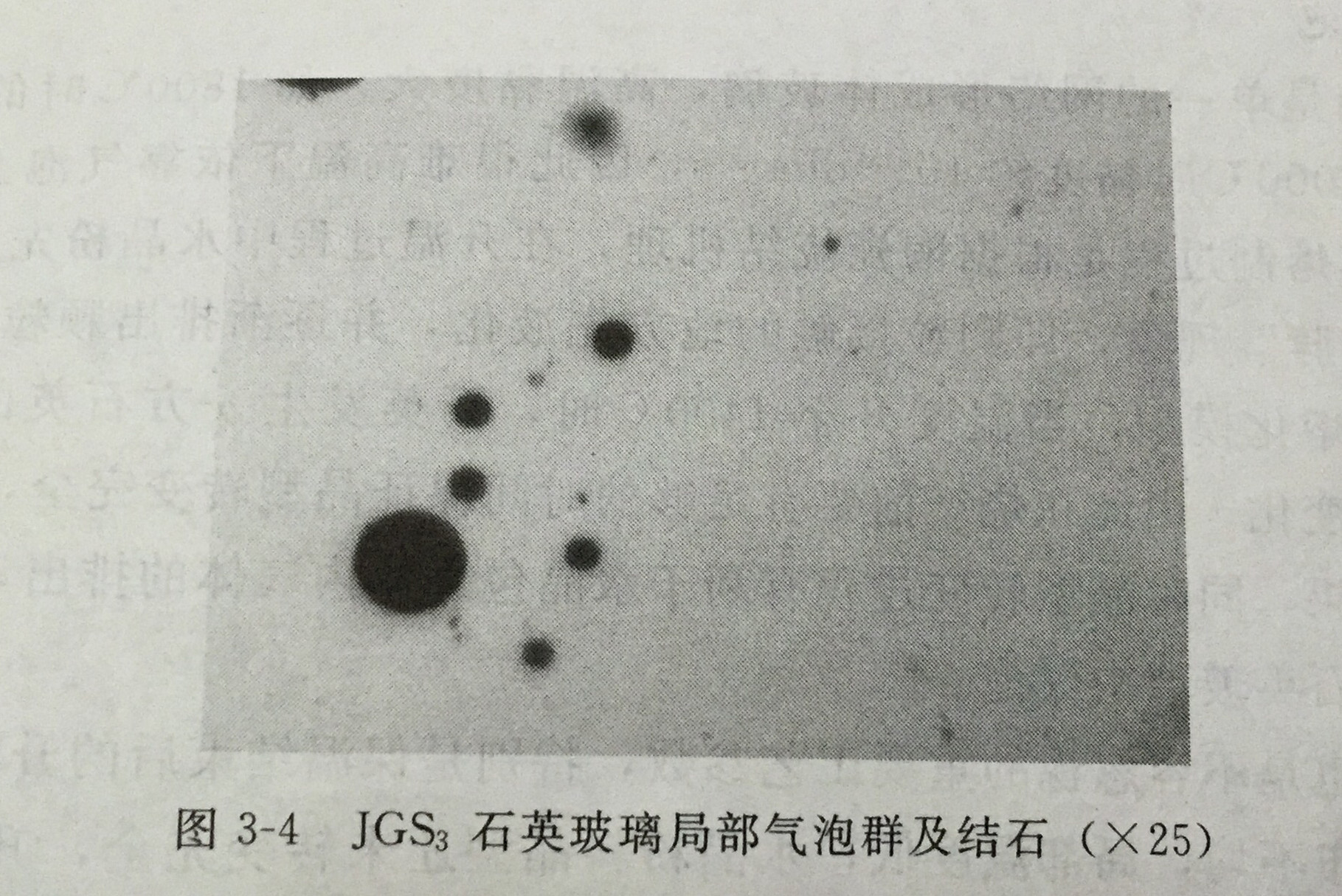

由于真空電熔石英玻璃（JGS3）局部水晶料堆積不均或存在原料雜質點，會出現局部氣泡密集和結石點。光學級紅外石英玻璃，一般從熔化好的玻璃坨上選取無缺陷部分進行加工。
24小時客服熱線：18820116619 （胡先生） QQ ：18820116619
電熔石英玻璃雜質含量及缺陷
作者:奧固鴻已有:N多人關注
電熔石英玻璃金屬雜質含量主要取決于水晶原料的純度，同時也與熔制工藝有關，如：石墨坩堝純度、處理環境等因素。下表是國內真空電熔石英玻璃金屬雜質含量（國家石英玻璃檢測中心測試ICP）和GE124金屬雜質含量（廠商公布：直接分光儀分析法）
單位：*10-6
由于真空電熔石英玻璃（JGS3）局部水晶料堆積不均或存在原料雜質點，會出現局部氣泡密集和結石點。光學級紅外石英玻璃，一般從熔化好的玻璃坨上選取無缺陷部分進行加工。
電熔石英玻璃坨也可用于兩步法工藝加工成棒、管等石英玻璃制品，該類石英玻璃羥基含量小于5*10-6。
由于真空電熔石英玻璃（JGS3）局部水晶料堆積不均或存在原料雜質點，會出現局部氣泡密集和結石點。光學級紅外石英玻璃，一般從熔化好的玻璃坨上選取無缺陷部分進行加工。
上一篇：低輻射玻璃的隔熱原理
下一篇：石英玻璃天然水晶和硅石的特性
