當前位置：首頁 > 新聞中心 > 正文

石英玻璃性能之耐輻照性能

作者:奧固鴻已有:N多人關注

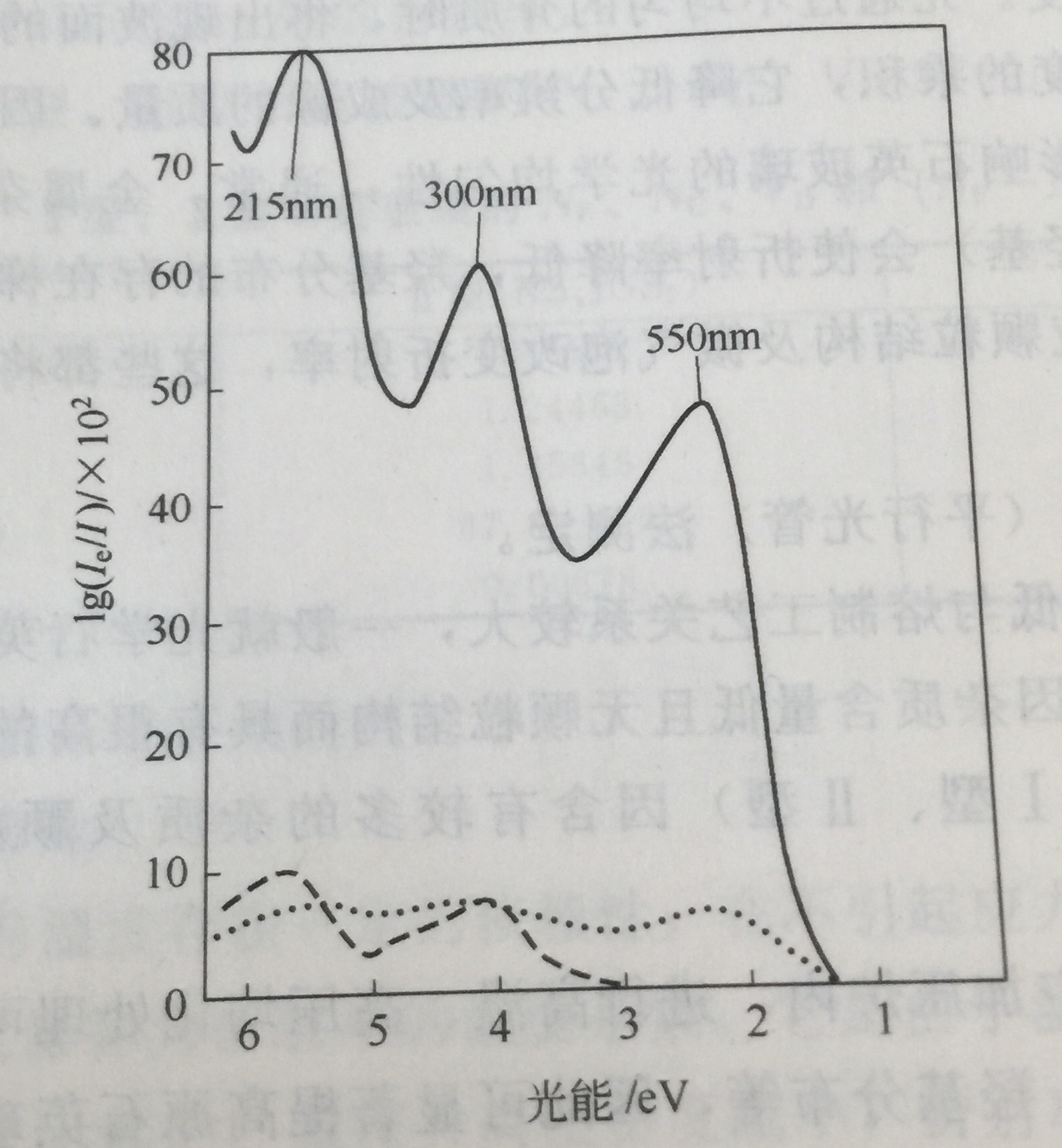

與普通玻璃相比，石英玻璃具有優異的耐輻照性能，其中合成石英玻璃耐輻照性能最好，幾乎不產生色心。聯邦德國宇宙射線模擬實驗用0.75MeV電子（相當于在地球輻射帶一年的負荷）照射合成石英玻璃基本不變色。普通石英玻璃受X射線，Y射線等輻照后，在215nm、300nm和550nm附近出現典型吸收峰如圖。215nm吸收峰由石英玻璃本質結構造成，300nm吸收由金屬雜質Al、Ge等引起，550nm吸收則因玻璃結構缺氧造成。

依據對輻照的響應情況不同，可將石英玻璃分為三類：第一類玻璃金屬雜質含量高（10-5~10-4），并含一定量的氧空位，通常采用石墨坩堝熔制，輻照后出現三個明顯吸收峰；第二類以純度不高的原料在H2-O2火焰中熔制，含一定量的金屬雜質，輻照后215nm和300nm附近出現明顯吸收峰，但氧空位含量低，550nm處吸收少；第三類，由高純（合成）原料熔制，結構中金屬雜質和氧空位含量皆低，輻照后僅215nm附近出現明顯吸收峰，是典型的耐輻照石英玻璃。不同類型石英玻璃在550nm出現明顯吸收峰的最小輻照劑量列于下表。
不同石英玻璃在550nm出現明顯吸收峰的最小輻照劑量
